莱姆(LEM)闭环霍尔电流传感器怎么选?LTS 25-NP与LTS 350-PB实战对照

做电源、电机驱动或者光伏逆变器的硬件工程师，几乎躲不开一个问题：主回路电流怎么测?分流电阻发热、隔离麻烦;开环霍尔精度又差，温漂能让你校准到怀疑人生。真正省心的方案，是闭环(补偿型)霍尔电流传感器——莱姆(LEM)的 LTS 系列就是这一类里的常客。

闭环霍尔到底"闭"在哪

开环霍尔输出直接取霍尔片电压，精度受磁芯和温漂影响大。闭环(补偿)结构多了一圈补偿绕组，实时驱动一个反向磁场去抵消原边电流产生的磁场，副边电流与原边严格成比例。好处很直接：线性度好(典型 <0.1%)、温漂低、响应快。莱姆 LTS 系列就是闭环霍尔，标称精度能做到 0.7%(小电流型号)到 0.8%(大电流型号)。

量程别只看"标称电流"

这是最容易踩的坑。以 LTS 25-NP 为例，"25"是标称 25A，但它通过引脚切换支持 8A / 12A / 25A 三档原边理论值，实测测量范围能到 80A。也就是说，留余量时按标称的 3 倍过载能力算，比"标称=上限"稳得多。大电流的 LTS 350-PB / LTS 400-PB 同理，标称 350/400A，测量范围可达 1200A。

选型第一步不是挑最大电流，而是先定正常工作电流落在哪个原边档位、再预留峰值余量。

三个关键参数怎么读

精度(Accuracy)：直接影响采样误差。LTS 25-NP 为 0.7%，LTS 350-PB 为 0.8%。

带宽：LTS 系列覆盖 DC ~ 200kHz，对 PWM 电流纹波、谐波都能跟得住，电机控制和数字电源都够用。

响应时间：LTS 25-NP 约 0.4µs，过流保护回路里能抢在器件烧之前动作。

原边供电：小电流型号 5V 单电源，大电流 350/400 系列是 +12V 单电源，注意和你的系统电源匹配。

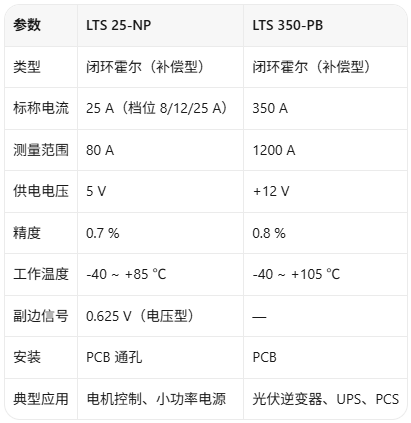

LTS 25-NP 与 LTS 350-PB 对照

几个避坑点

别把"标称电流"当"最大可测电流"，过载能力才是余量来源。

孔径(aperture)要能穿过你的原边母排/线缆，LTS 350-PB 孔径 23.5mm，走大电流铜排前先量尺寸。

副边是电压型(0.625V)还是电流型输出，决定你后级 ADC 的调理电路，订之前要和硬件对齐。

作为莱姆(LEM)电流传感器的授权代理商，浮思特科技在 LTS 系列等型号上可提供样品申请、参数选型与批量供货支持。如果你的项目正在定电流采样方案，欢迎联系我们核对具体工况下的型号匹配。
