电池包电流怎么测准?BMS电流传感四条技术路线与LEM方案

做BMS的工程师对这件事应该有共鸣：电池包电压、温度都好办，唯独电流这一项，方案评审能吵一整天。硬件说分流器线性最好，采购说霍尔便宜带隔离，功能安全那边又甩过来一份 ASIL 等级要求。

吵不出结果，是因为这四条路线压根不是"谁更好"的关系，而是各自解决不同的问题。把每条路线的长短板摆清楚，答案通常自己就出来了。

先想明白：BMS 测电流到底要它干什么

电流在 BMS 里承担三件事，缺一不可。

第一件是 SOC 估算。 主流做法是安时积分——把电流对时间积分，算进出了多少电。这里最要命的不是精度，是零点漂移：一个 50mA 的失调，跑十几个小时就能累积成几个百分点的 SOC 误差，仪表盘上的续航里程就开始虚标。用户抱怨"表显还剩 100 公里突然趴窝"，八成根子在这。

第二件是过流保护。 检出过流后，BMS 要么断开接触器，要么点爆 pyrofuse。这要求响应够快、量程够宽——短路电流能飙到几千安培，传感器不能自己先饱和。

第三件是功能安全。 高压电池包属于安全相关系统，电流测量回路通常要满足 ISO 26262 的 ASIL 等级要求。这一条直接决定你要不要做冗余，成本差别很大。

路线一：分流器——线性最好，但没隔离还发热

分流器的原理就是欧姆定律：电流流过已知阻值的低阻电阻，测电压降。

优点很明显：线性度极好、成本低、交直流通吃、没有磁滞和剩磁问题。汽车级分流器方案已经非常成熟。

短板也很硬：原副边没有电气隔离，必须通过隔离 ADC 或隔离运放把信号搬到低压侧，这部分电路成本和设计复杂度得算进去。另外大电流下发热严重——1000A 通过一个 100μΩ 的分流器，功耗就有 100W，热设计够你头疼的。

路线二：开环霍尔——带隔离、无插入损耗

开环霍尔用磁芯聚磁，气隙里的霍尔元件直接感应磁场强度输出。它天生带电气隔离，母排穿过去就行，不引入额外功耗，也没有插入损耗。

代价是精度一般，温漂和失调比磁通门明显。莱姆这条线上的产品很全：HSW(±1000A)、HAH1BVW(±1200A)、HSNBV 和 DHAB(双量程设计，用小量程专门压低失调)，都是 +5V 供电、电压输出、带宽 1.1kHz 量级，综合精度大约 2.25%。

其中 SMU 系列是较新的一颗，值得单独说：名字叫 Single Monitoring Unit，听着像什么监测单元，其实它就是一颗开环霍尔大电流传感器。同一外壳内提供多种量程、最高 ±1500A，单电源 +12V，LIN 或 UART 数字输出，-40~+125℃ 工作，母线紧固式安装，专门面向 400V/800V 高压系统的 SOC 估算。数字输出省掉一路 ADC，线束也简单，这是它相比前辈们最实际的改进。

路线三：磁通门——精度拉满，还能省掉冗余传感器

磁通门用高磁导率磁芯在饱和区反复激励，靠二次谐波检测外部磁场，灵敏度比霍尔元件高几个数量级。

莱姆的 CAB 系列是这条路线的车规代表：全温区耐久测试后精度能做到最好 0.5%，50mA 测量点的失调控制得很漂亮，CAN 输出，带宽 100Hz 左右，最高 ±1500A，支持 800V 系统，集成在电池切断单元(BDU)或电池包里。

关键在 ASIL。 CAB-SF 500 达到 ASIL B，CAB-SF 1500 达到 ASIL C。这意味着在很多架构里，你不需要再装第二颗传感器做冗余——传感器本身贵一些，但把冗余那套(第二颗传感器、第二路采样、诊断电路)全省了，系统总成本未必更高。

这笔账，做功能安全分解的时候一定要算清楚。

路线四：分流器 + 霍尔混合——把难题拆给两条路

HSU 系列是个挺有意思的思路：一个封装里同时塞进分流器通道和开环霍尔通道。

它解决的是一个很实际的矛盾——大电流要顶得住，小电流要算得准。分流器在满量程时线性极佳但发热大，霍尔在轻载时失调占比高。HSU 让两条通道各管一摊：大电流段信任分流器的线性度，小电流段用高分辨率通道压住失调，交叉校准。

指标上：最大 ±2000A(10s)，分流器通道精度 0.5%、霍尔通道 2%，带宽 1kHz，+5V 供电，母线安装，而且做到了 ASIL D——目前这套混合方案在功能安全等级上是天花板。

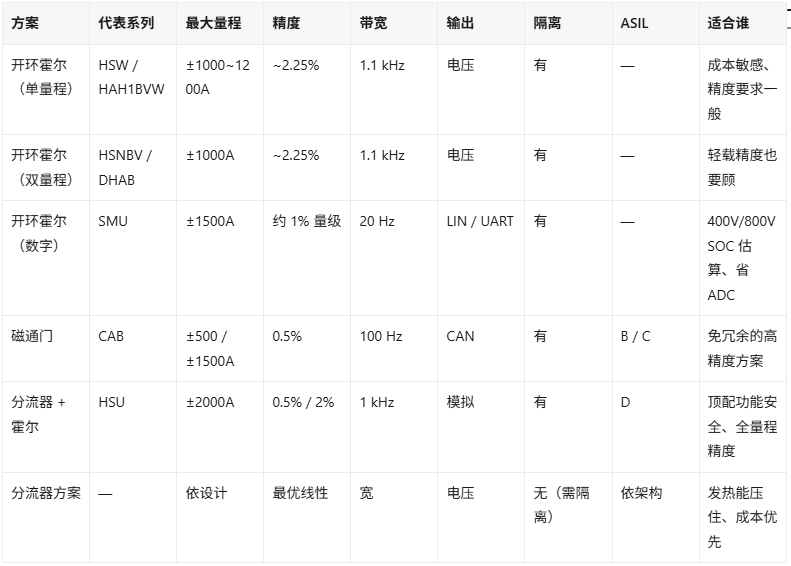

一张表对上号

几个实操里容易翻车的点

带宽别只看数字。 SMU 标 20Hz，做安时积分绰绰有余，但如果你指望它兼做快速短路保护，就得再评估——过流检测往往另走一路。反过来，1kHz 带宽的 HSU 能覆盖更多动态场景。

安时积分的漂移是累积的。 别只盯着满量程精度百分比，重点问失调(offset)和温漂(TC)这两个数，它们才是决定 SOC 长期准不准的关键。双量程方案之所以存在，就是为了压低轻载段的失调占比。

母线安装的机械应力要算。 振动、热胀冷缩会作用在母排和传感器本体上，固定方式和力矩都得按规格书来，别以为拧上就完事。

ASIL 是系统级的事。 传感器标了 ASIL B 不等于你的 BMS 就达到 ASIL B，安全等级要靠整个回路(采样、诊断、冗余、软件)共同支撑。选传感器时把它放在整个安全架构里评估。
