红外测温读数不准?先查这四处再怀疑传感器

新装的非接触测温模组，读数和贴上去的热电偶差了七八度。这时候第一反应八成是"这批传感器不行"，申请换料、找原厂要报告，一圈折腾下来，最后发现是安装支架比图纸低了两厘米。

红外测温的读数不是"物体真实温度"，是辐射等效温度。中间隔着材料发射率、光学几何、环境辐射、器件自身热状态四层。这四层任何一层没锁死，后面谈±0.5℃还是±2℃都没意义。

下面按排查顺序走，从最便宜、最快能验的开始。

第一处：先确认你测的是不是同一个东西

这一步最容易被跳过，也最常出问题。

接触式热电偶测的是接触点，红外测的是光斑内一片区域的加权平均。两者本来就不该完全相等。如果比对方式是"热电偶贴旁边、红外照中间"，测的根本不是同一个位置，差几度属于正常。

表面状态的变化更要命。金属从光亮到氧化，发射率会从 0.1 量级爬到 0.7 量级;结露、油膜、粉尘都会改辐射特性。同一个工件上午和下午读数不一样，很多情况下是表面变了，不是传感器飘了。

还有一个硬限制：普通玻璃对长波红外基本不透明。传感器装在玻璃罩后面，测到的是玻璃自身的温度。这条没有算法能救，只能改结构。

第二处：发射率，最大的系统性误差源

发射率 ε 是实际物体辐射能量与同温度黑体的比值。仪器默认按 ε=1 算，而现实里绝大多数材料远小于 1。

量化一下有多离谱：裸铜排 ε≈0.15，环境 25℃、物体真实 80℃，不设发射率读出来大概 42℃，误差接近 -38℃。这种量级下，在线测温等于没有。氧化金属、电芯外壳碳钢、铝氧化层 ε≈0.75，100℃ 的工件默认设置会偏低 610℃。塑料、绝缘件、木材 ε 在 0.850.95，误差小些，但精密温控场合 ±1~2℃ 依然不能忽略。

现场最快的一招是贴高温胶带(ε≈0.95)：被测件上贴一小块，加热稳定后用热电偶测胶带区域得到真值 T₀，再调仪器发射率直到读数等于 T₀，这个 ε 就固化下来。批量长期监测的点位，更彻底的做法是表面喷哑光黑漆或做氧化处理，把 ε 提到 0.85 以上，从源头消掉反射干扰。

第三处：光斑有没有把目标包住

视场角决定某个距离上的光斑大小，光斑直径 D = 2×L×tan(FOV/2)。传感器只能保证光斑完全落在被测目标内时读数准确，一旦目标比光斑小，探头就把目标和背景的辐射混在一起算平均。

典型场景：储能电芯极柱直径 5mm，探头装在一米外，光斑直径 20mm，光斑里混进了周边低温壳体，读数偏低 3~5℃。解决办法要么拉近、要么换更大距离系数 D:S 的镜头，工程上一般要求光斑直径不超过目标尺寸的一半，阵列类则要求目标至少覆盖 3×3 个像素。

顺带一条容易被忽略的：观测角偏离法线超过 30°，有效辐射接收量下降、读数偏低;超过 60° 镜面反射急剧增强，读数会忽高忽低。金属表面尤其明显。

第四处：环境辐射和器件热平衡

环境是双向的。一方面，环境物体的辐射会被低发射率表面反射进探头，补偿关系是：真实辐射 = 物体自身辐射 − (1−ε) × 环境反射辐射。ε 越低，反射项占比越大，这就是为什么低发射率金属的误差对环境温度特别敏感。另一方面是探头自己的温漂，非制冷探测器输出和自身温度强相关，环境温差超过 20℃ 时温漂误差可以到 ±2℃ 以上。

所以有两个操作习惯值得固化：设备从冷环境挪进热环境先预热几分钟再测;户外点位加装遮阳隔热罩，别让阳光直射叠加辐射(实测能虚高 5~10℃)。

四处都排完还偏，再看器件和信号链

到这一步才轮到怀疑传感器本身：黑体标定有没有溯源、内置 NTC 环温补偿有没有启用、出厂分档是不是对得上你的精度要求。像众智光电这类一条龙生产、每颗 100% 特性量测分档的器件，一致性本身通常不是短板，更多是补偿参数没用对。

信号链这边也别漏：热电堆输出是微伏级，ADC 参考电压的漂移折算到温度上往往比传感器误差还大。

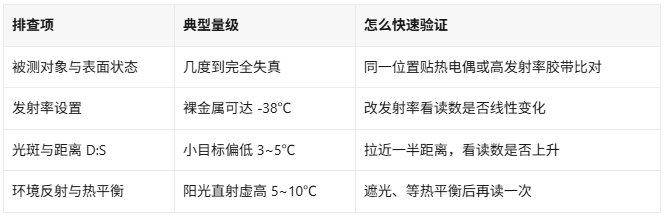

一条通用判据

任何精度问题，先把几何和材质锁死，再去谈精度数字。

距离、角度、被测表面、热平衡这四项没固定，读数变化到底是传感器飘还是工况变了，根本分不清。固定之后再做现场三点标定——低温、常温、高温三个点拉一条修正曲线，比换一颗更贵的传感器管用得多。

如果你手上的项目正在卡测温一致性，可以先按这张顺序表跑一遍，把每层误差量级记下来，再决定是改结构、改算法还是改器件。浮思特这边代理众智光电的红外测温产品线，这类对标和分档的问题可以一起过一遍，比单独挑型号省事。
