谁说600V以上就得用IGBT?MOSFET分界点在哪

选型会上最常听到的一句话是："600V 以上用 IGBT，以下用 mosfet。"

这句口诀不算全错，但它把一件二维的事压成了一维。真按它选，翻车的概率不小。

错在哪：电压决定的是"能不能"，不是"该不该"

先说电压这条轴有没有道理。有，但它的作用是封顶，不是分界。

MOSFET 导通时表现为一个电阻，这个电阻主要来自 N- 漂移区。耐压越高，漂移区越厚、掺杂越低，电阻越大，而且是指数级的——大致 RDS(on) ∝ BV2.5。耐压从 600V 拉到 1200V，导通电阻要涨五到六倍。这就是为什么市面上基本见不到 1200V 以上的硅 MOSFET。

IGBT 不一样。它靠 P+ 集电极向漂移区注入少数载流子形成电导调制，等效电阻被拉下来，导通表现从"电阻"变成了一个准恒定的压降 VCE(sat)，通常在 1.5~2.5V，而且随耐压增长非常平缓——600V 档大约 1.6V，1200V 档 1.8V，1700V 档 2.2V。

所以电压讲的是：高压段 MOSFET 已经没法用了。至于中低压段该用谁，电压说了不算。

真正的分界是电流：20~30A 那条交叉线

MOSFET 的导通损耗是 I²R，电流翻倍损耗翻四倍;IGBT 是 VCE(sat)×I，电流翻倍损耗只翻两倍。两条曲线必然相交。

在 600V 硅器件这个档位，交叉点大致落在 20~30A(25℃ 条件下)。有个很直观的公开测算：同样 40A、650V 档，IGBT 按 1.45V 压降算导通损耗约 58W，80mΩ 的 MOSFET 则是 128W——差了一倍多。

反过来看，10A 以下的应用里 MOSFET 的毫伏级压降能把任何 IGBT 按在地上摩擦。

所以第一个纠正是：600V 以下也可能是 IGBT，600V 以上也可能是 MOSFET。看电流。

还有一条更硬的线：频率，20kHz

IGBT 关断时有个东西叫拖尾电流。沟道消失后，存储在漂移区里的少数载流子只能靠复合慢慢消失，没有外部回路能快速抽走，于是集电极电流拖出一条几百纳秒到几微秒的尾巴。这段时间里 VCE 已经升到母线电压了，电流还没归零——电压电流交叠区比 MOSFET 大得多。

拖尾电流通常吃掉关断能量的 60~70%。这意味着 IGBT 每关断一次都要付一笔固定代价，频率一上去，这笔钱翻倍地交。

业界比较一致的划分是：

20kHz 以下：导通损耗主导，IGBT 的低 VCE(sat) 是真优势

20kHz~100kHz：过渡区，得按实际工作点算

100kHz 以上：基本是 MOSFET(以及 SIC、GaN)的地盘

这也是为什么变频器清一色 IGBT(416kHz)，而服务器电源的 PFC 和 LLC 级清一色 MOSFET(100300kHz)。不是哪家便宜，是频率根本不让你选。

第三个容易漏的变量：结温会把交叉点往左推

这点最容易被忽略，因为它不在 datasheet 第一页。

MOSFET 的 RDS(on) 是正温度系数，25℃ 到 125℃ 通常会涨 5080%，到 150℃ 可能到 1.52 倍。也就是说，器件热起来之后，MOSFET 那根 I²R 曲线会整体抬升，交叉点往小电流方向移动。

你在 25℃ 下算出"我这 25A 用 MOSFET 刚好"，装到机箱里跑满载、结温上到 110℃，很可能就已经越过交叉点了。

正确做法是：拿实际结温下的 RDS(on) 去算，别用 25℃ 的值。

还有两条不常提但很实用的

体二极管。 MOSFET 自带体二极管，半桥和同步整流里反向导通是白送的。IGBT 没有体二极管，桥式电路里每个器件都得外挂一个反并联二极管——多器件、多成本、多 layout 麻烦。所以 IGBT 方案里 FRD 是绕不开的配套件。

短路耐受。 IGBT 通常能扛 10µs 短路，给保护电路留足了反应时间;MOSFET 一般只有 1~5µs。大功率场合这条很值钱。但反过来，线性区工作时 IGBT 容易热失控，MOSFET 反而稳。

那到底怎么选

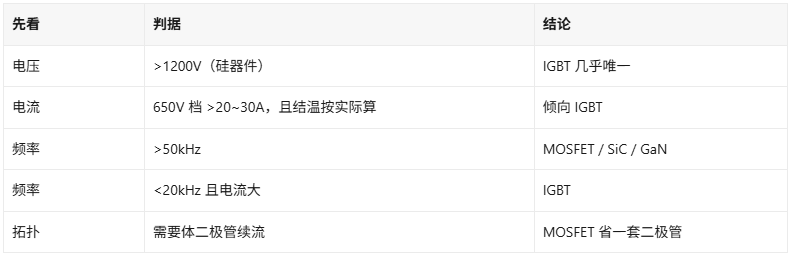

按下面这个顺序走，比背口诀靠谱：

正确的表述应该是这样：电压决定物理上限，电流决定导通损耗谁占优，频率决定开关损耗谁扛得住。三条一起看，才能定下来。

顺带说一句，SiC 正在把这张表往一边推。1200V SiC MOSFET 的导通电阻能做到几十毫欧，把原本 IGBT 独占的 1200V 档撕开一个口子——代价是目前器件成本大约三到五倍。所以现在充电桩功率模块往 SiC 转得很快，工业变频器却还在用 IGBT，不是性能问题，是三十年验证下来的可靠性和供应链成熟度在那摆着。

手上项目如果正卡在这个选择上，把母线电压、额定和峰值电流、开关频率、散热条件这四个数发过来，我们这边 FAE 可以直接把两种方案的损耗预算拉出来对比。IGBT、SiC MOSFET、配套 FRD 这几条线我们都在做，不存在只推一边的问题。
