快恢复二极管选型速查 Qrr软度trr一张表对号入座

做整流桥、PFC 或者电机驱动这类项目的工程师，十有八九在 FRD(快恢复二极管)上栽过跟头。症状都差不多：管子耐压够、正向压降也低，一上机测效率，开关损耗比预期高出一截，示波器上那个反向恢复尖峰还特别野，EMI 直接超标。

问题出在哪?出在大部分人选型时只盯着 Vf 和 VRRM 看，把 Qrr、软度系数、trr 这三兄弟给忽略了。FRD 跟普通整流管最大的区别就在"恢复"两个字上，恢复特性没选对，后面全是坑。

先说 Qrr，反向恢复电荷。

这是最该盯的数。Qrr 本质是二极管从导通切到关断时，内部少数载流子需要被抽走的电荷总量。开关频率乘上 Qrr 再乘反向电压，基本就是这只管子的反向恢复损耗： P_rr ≈ V_R × Qrr × f_sw

同样是 600V 平台，一只 Qrr=30nC 的管和一只 Qrr=80nC 的管，在 100kHz 下损耗能差出两三倍。所以高频场景(比如 >50kHz 的 PFC、LLC 副边)，Qrr 比 Vf 重要得多——Vf 差个 0.1V 在满载下也就是零点几瓦，Qrr 多一倍可能是好几瓦的差距。

再看软度系数 S。

这个参数经常被 datasheet 藏起来或者根本不标。软度 S = t_b / t_a，也就是反向恢复电流的"拖尾时间"除以"下降时间"。S 越接近 1，恢复波形越柔和;S 很小(比如 0.3 以下)，说明管子是"硬恢复"，电流瞬间被截断，di/dt 极大，关断瞬间在寄生电感上激发的尖峰又高又陡。

硬恢复管在 PCB 寄生电感稍大一点的电路里，轻则 EMI 过不了，重则把同桥臂的 mosfet/IGBT 电压尖峰顶到击穿。所以选 FRD 别光看 Qrr 小，还得问厂家要软度曲线，或者至少在实测里看那一下恢复电流的尾巴干不干净。

trr 和 Vf 怎么权衡。

trr 是反向恢复时间，跟 Qrr 强相关但口径不同，很多工程师习惯看 trr，没问题，两个对照着看就行。Vf 正向压降则是另一本账：Vf 低，导通损耗小，但往往 Qrr 会偏大——这是个此消彼长的trade-off。

经验上，连续导通模式(CCM)的 PFC、重载电机驱动，优先压 Qrr 和保证软度，Vf 稍微高一点能接受;轻载、低频或者散热特别紧张的小功率场景，再回过头去抠 Vf。

温度别忘了一并看。

FRD 的 Qrr 和 Vf 都是温度敏感户。结温上去，Vf 往下掉，但 Qrr 和 trr 往上飙。很多 datasheet 只给 25℃ 下的漂亮数字，实际机箱里 100℃ 跑着，恢复损耗可能比标称值高 30% 以上。选型时一定拉到最高工作结温那一档的参数看，别被常温数据骗了。

SIC 二极管要不要上?

提一句，>50kHz、CCM 的 PFC，或者高温、追求 98% 以上效率的场合，硅基 FRD 的 Qrr 劣势会被放大，这时候碳化硅肖特基(零反向恢复)是真值。但它贵，低压小电流段没必要。普通 <50kHz、非 CCM 的场景，一只参数合适的硅 FRD 性价比最高。

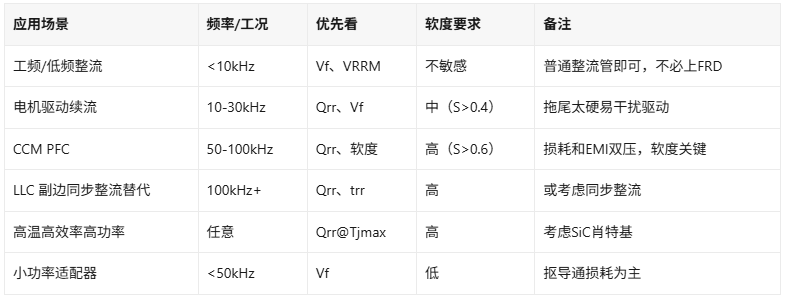

下面这张表，把常见工况和该盯的主参数对号入座：

表里没列具体型号，是因为同平台不同厂家的料号命名差很大。但参数逻辑是通用的：先定工况频率，再决定 Qrr 和软度谁优先，最后回头抠 Vf 和温度特性。

浮思特代理的零边界、特瑞诺等品牌都有覆盖 600V/1200V 平台的 FRD 系列，从低压小电流的软恢复管到高压大电流的模块续流管都有，选型时把上面的工况表甩给供应商，让他们按 Qrr@结温 和软度曲线匹配，比自己盲找 datasheet 快得多。
