打破硅限，捅破SiC天花板：IceMOS的高压器件野心

高压功率转换是电气化的核心，尽管大多数人从未亲眼见过。数据中心、工业驱动器、医疗设备、电信系统、可再生能源系统和电动汽车充电，所有这些都需要能够承受高电压、低损耗、快速开关和强鲁棒性的功率晶体管。在这一领域，问题不再仅仅是“如何改进硅”，而是“如何突破旧有的硅极限”——而如今，更是“如何挑战现有的碳化硅极限”。这使得器件选择成为一个直接的系统级决策，而不仅仅是一个元件选择。

IceMOS的故事正是围绕这一理念展开。其MEMS超结mosfet平台，即mSJMOS，将MEMS风格的沟槽SOI工艺与亚微米CMOS制造相结合，打造出高压超结结构。IceMOS表示，该工艺采用键合绝缘衬底上的硅、深沟槽刻蚀以及氧化物或多晶硅回填。该技术已催生出商用硅超结MOSFET，耐压范围从600 V到730 V，如今更支撑着公司下一阶段的衬底路线图。

超结硅的价值不难解释。通过在漂移区中交替使用N型和P型柱，器件能够平坦化电场，并在不牺牲阻断电压的情况下降低比导通电阻。IceMOS的独特之处在于，它不依赖常规的外延工艺，而是采用基于MEMS的工艺，旨在提高柱的精度、电荷平衡和可扩展性。公开资料显示，这意味着低导通电阻、低栅极电荷、高dv/dt、强UIS鲁棒性以及高峰值电流能力。

该平台已投入市场。IceMOS列出了Gen-1和Gen2产品，封装形式包括TO-220、TO-247、DFN8x8、DFN5x6、TOLL和DPAK。例如，采用TO-247封装的600 V ICE32S60W，电流32 A，最大导通电阻0.078 Ω;采用DFN8x8封装的650 V ICE24S65L，电流24 A，最大导通电阻0.141 Ω;以及采用TO-247封装的600 V ICE47N60W，电流47 A，最大导通电阻0.068 Ω。这些产品表明，IceMOS不仅停留在路线图层面，而是已经拥有可用于高压转换的实际器件。

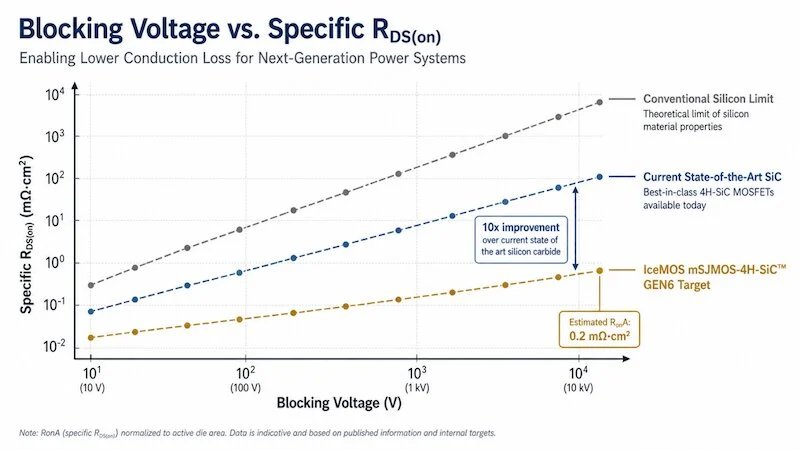

故事的下一篇章更具雄心。IceMOS并未止步于硅。其路线图指向mSJMOS-Si和mSJMOS-4HSIC结构，旨在将阻断电压与比导通电阻的关系曲线推至超越当今最佳硅和碳化硅器件的位置。在路线图中，Gen5和Gen6被描述为基于对称电荷平衡单元设计的4H-SiC构想。IceMOS表示，mSJMOS-4H-SiC™ GEN6的目标估计为0.2 mΩ-cm²，约比当前最先进的碳化硅器件好10倍。这虽是一个路线图目标，而非已量产的规格，但其宣称的跨度依然意义重大。

图1

这正是该路线图的价值所在——它不仅仅关乎未来的碳化硅研究。即便对于目前正在设计600 V至650 V系统的工程师而言，它展示了IceMOS对商用超结硅之后下一步发展的看法。换言之，该路线图将当前量产的器件与更长远的器件架构战略联系了起来。同时，它也有助于解释为何公司的路线图对当下的产品决策具有参考意义。

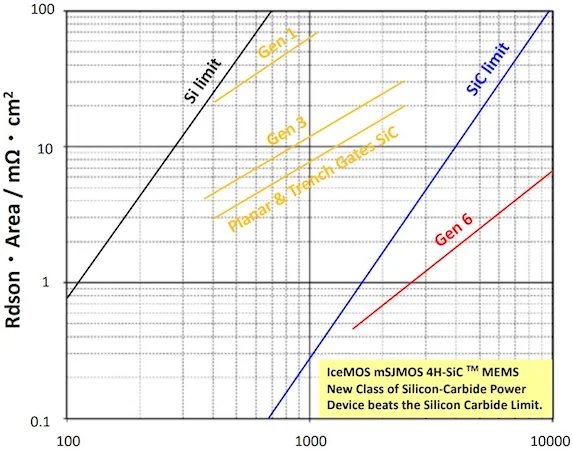

路线图清晰地表明了这一点。图中展示的并非一小步前进，而是将GEN6的目标远置于当前碳化硅极限线之下。因此，其传递的信息比“更好的碳化硅”更有力——它暗示的是一种不同的器件结构，而不仅仅是对工艺的小修小补。

图2

这就是核心理念。IceMOS试图对碳化硅做的事情，正如当年超结对硅所做的：打破一个曾被认为不可动摇的权衡关系。在硅领域，超结改变了阻断电压与漂移区电阻之间的关联。而在新的4H-SiC路线图中，同样的电荷平衡理念正被推向宽禁带器件。如果这一构想得以实现，其结果将不仅是性能略优的碳化硅MOSFET，而可能是一类导通损耗大幅降低的新型高压器件。

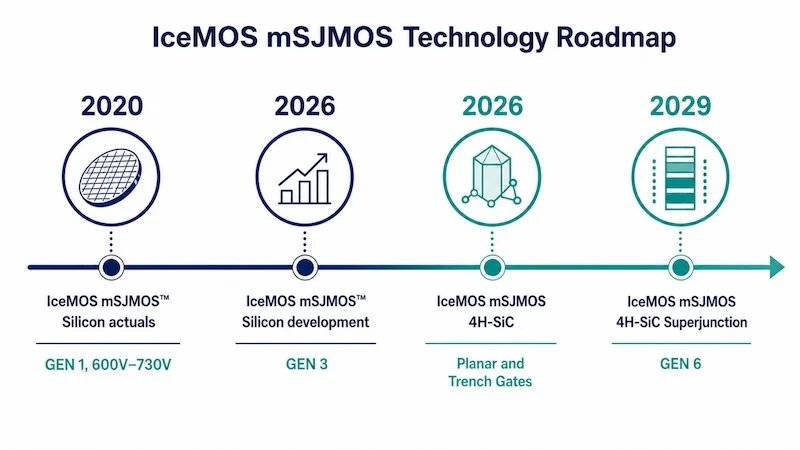

这一路线图比专利图示更具说服力，因为它以简洁的方式讲述了技术演进的故事。它以IceMOS mSJMOS硅器件的实际产品为起点(2020年)，即从600 V到730 V的Gen1器件;随后进入2026年的硅开发阶段(Gen3)，再到2026年转向4H-SiC平面和沟槽栅极的研发，最终于2029年迈向4H-SiC超结GEN6。按此解读，该图展示了一条从硅超结产品到更先进碳化硅结构的真实技术路径。

图3

专利层面的故事需谨慎看待，但仍值得关注。公开资料显示，其专利组合正在不断扩大——2025年的一篇公司新闻稿提及70余项专利，而后续的综述则称已授权专利超过80项。在功率半导体领域，真正的护城河通常不是某一项规格参数，而是工艺诀窍、器件设计、制造能力和自由运作权的综合体现。不断增长的专利储备支持了这样一种观点：IceMOS正在构建一个平台，而不仅仅是一条产品线。

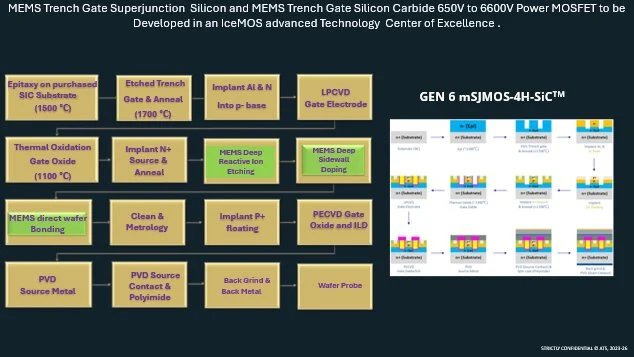

整体逻辑依然坚实。IceMOS描绘了一条从介质隔离和MEMS赋能硅超结器件，到工程化碳化硅漏极MOSFET的发展路径，并得到了NASA第一阶段SBIR项目及后续英国航天局的支持。这显示了其延续性——公司并未放弃硅，而是将同样的工艺理念带入更具挑战性的碳化硅目标。

图4

这也是为何不应将该故事理解为单一产品宣称的原因。IceMOS呈现的是一个工艺和结构路线图，始于商用硅，经历进一步的硅开发，然后延伸至4H-SiC平面、沟槽和超结概念。这使公司拥有了比常规单代器件发布更为清晰的平台定位。

对于工程师而言，短期价值显而易见。IceMOS硅超结器件可应用于PFC级、辅助电源、浪涌保护、工业电源，以及混合图腾柱PFC中工作于工频的低频桥臂(在该拓扑中，高频桥臂使用碳化硅或氮化镓)。在此拓扑中，低频桥臂承担低频导通路径，因此成本和鲁棒性比极端开关速度更为重要。这使得先进的硅器件成为低频桥臂的实用选择——其相关性不仅体现在效率上，还体现在成本、热设计和封装选型方面。

这在电动汽车充电、服务器电源、可再生能源和工业驱动等领域具有重要意义。在这些系统中，即便是效率的微小提升，也能减少散热、提高功率密度并降低总成本。因此，真正超越当前碳化硅极限的一步，将不仅仅是实验室成果，而会影响到整个系统。更重要的是，这将标志着工程师在思考“硅 vs. 碳化硅”路线图时发生结构性转变。设计者面对的不再是“成熟低成本硅”与“更高性能碳化硅”之间的二选一，而可能是一个改变权衡关系本身的全新类别。这正是该宣称让人感到具有革命性的原因：它不是在压榨出又一世代的改良，而是在重新绘制器件性能地图。

对于本刊读者而言，这是最强烈的信息：IceMOS不仅是又一个超结硅的故事，也不仅是宽禁带的故事。它是一个源自MEMS的平台，先打破了硅的极限，如今更志在远超当前碳化硅的天花板。商用硅产品、4H-SiC路线图、极具进取心的性能目标，以及不断壮大的专利组合，共同为该公司树立了明确的定位——下一个重大飞跃，或许正来自于对器件结构本身的重新构想。
