红外热电堆和PIR传感器差在哪?人体感应和测温别搞混

做智能家居面板、空调送风这类项目的工程师，大概率被同一个坑咬过：会议室里明明坐着四五个人，灯却自己灭了，空调也跟着降频。物业投诉"感应不灵"，你查了一圈硬件没坏，最后发现是传感器选错了——那颗 PIR，天生就看不见坐着不动的人。

红外器件这块，热电堆和 PIR 最容易被当成一类东西。名字里都带"红外"，都用在人体检测上，价格差得也不算夸张。但它们的工作原理是两条完全不同的路，混着用，出问题只是时间早晚。

PIR 只认"变化"，静止的目标它眼里没有

PIR(Passive Infrared，被动红外)的核心是热释电晶体，常见材料是钽酸锂或者铌酸锂。这类晶体的脾气很特别：温度稳定的时候它不输出，只有温度在变，表面电荷才会跟着变。

说人话就是，PIR 输出的是红外辐射的"变化量"，是个微分信号，不是幅度。

再看结构：PIR 内部是两片串联的差分热释电元件，前面扣一片菲涅尔透镜。人走过探测区时，两片元件先后接收到不同强度的红外，差值一出来就触发。等人站住不动，两片元件的温度趋于热平衡，差值归零——输出就没了。

所以"人坐着不动灯灭了"不是器件坏了，是 PIR 的物理特性决定的。它设计出来就是为了抓移动目标：楼道感应灯、安防入侵报警、自动门、感应水龙头，这些场景它便宜又好用。但凡目标需要长时间静止，PIR 就顶不住。

还有一条，PIR 测不出温度。它是交流耦合的，故意把恒定红外成分滤掉了，你拿它问"这人多少度"，它答不上来。

热电堆测的是"绝对温度"，静止的东西照测不误

热电堆(Thermopile)走的是塞贝克效应这条路。芯片上有一层红外吸收膜，收到目标辐射后自己升温，跟旁边冷基板之间形成温差;膜下面串了几十上百对微型热电偶，温差一出来就吐电压。

这个输出是直流信号，正比于红外辐射强度，也就是目标的绝对温度。只要目标还在那儿辐射红外线，不管它动不动，读数都在。

芯片里通常还埋一颗 NTC 热敏电阻测环境温度——因为热电堆输出的其实是"目标温度减环境温度"的差值，不做环温补偿，冬天夏天能差出好几度。

这就解释了为什么微波炉测食物温度、烤箱控温、灶台干烧预警都用热电堆：目标是静止的，但你得知道它具体多少度。

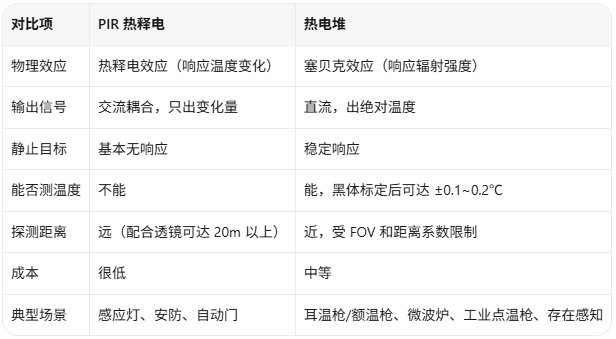

一张表看清差别

补一句：热电堆能不能当人体检测用?能，但它是"间接"的——人走过视场，输出电压变化，算法能判断。问题是它响应比 PIR 慢，灵敏度也不如 PIR，真要做快速人体触发，还是 PIR 更合适。反过来，PIR 想测温度?门都没有。

要的是"一个点"还是"一片热"，决定用单点还是阵列

选定了热电堆，还有第二道分叉。

单点热电堆只测一个点的温度，一个 ADC 就能驱动，系统极简。众智光电(ORISYSTECH)的 OTP 系列是典型：OTP-667F4P 用经典 TO-5 金属封装，内部串了 116 对热电偶，有效感应区约 700μm，管壳里还带了一颗接地的热敏电阻做环温参考，低温漂灵敏度系数，常配在微型高温计上;OTP-678D4 走 TO-46 小封装，112 对热电偶、0.76mm² 浮动微膜，适合塞进空间紧张的结构里。

如果你想的不只是"这里多少度"，而是"人在房间哪个角落、哪块板子在发热"，那就得上阵列。众智的 OTPA-8 系列把 64 个像元排成 8×8 矩阵，配镜片做低分辨率热成像;OTPA-16 系列做到 16×16，通过 I2C 直接出数字信号，红外图像处理交给 MCU 就行，占用检测、手势控制、家居安防都靠它。

经验法则很朴素：要知道温度多高 → 单点;要知道热在哪、长啥样 → 阵列。

实操里最容易被忽略的三件事

算力先算账。 阵列不是把传感器换上去就完事。每个像元灵敏度都不一样，得做非均匀性校正、坏点补偿、伪彩映射，MCU 的 RAM 和算力扛不住，热图就是一团噪点。别被"才 64 个像元"骗了。

别指望它穿玻璃。 热电堆是被动接收红外，玻璃会把远红外挡掉。装在玻璃罩后面或者对着窗户，读数全废。反过来这也算优势——它不拍人脸，只出热图，隐私合规压力比摄像头小得多，这也是它在智能家居和楼宇里越来越吃香的原因。

出厂标定不能省。 热电堆裸读电压没有任何意义，必须用黑体辐射源做多点标定，把"电压—温度"曲线烧进算法。发射率也得对上，皮肤大约 0.98，金属低得多，耳温枪测鼓膜和额温枪测皮肤的预设值本来就不一样。

顺带提一句：众智这条线从 2007 年开始自研热电堆，除前道晶圆代工外，传感膜涂布、MEMS 刻蚀、芯片测试、切割、打线、封装全在台湾新竹自家厂内完成，每颗做 100% 参数量测分档。批量供货的时候，批次一致性这件事比什么都值钱。

深圳市浮思特科技是众智光电(ORISYSTECH)热电堆红外传感器的授权代理商，单点 OTP 系列、OTPA 阵列模块、NDIR 气体传感器都能对接。如果你在纠结用 PIR 还是热电堆、单点还是阵列，或者想拿最新规格书和样品实测，我们可以直接帮你连上原厂 FAE，按你的结构尺寸和量程把型号定下来。
