磁通门电流传感器凭什么这么准?LEM IT/ITN系列高精度测量

做高精度电源、校准设备或者测试仪器的兄弟，八成遇到过这种尴尬：电流环里那颗闭环霍尔已经标到 ±0.2% 了，实测误差还是压不到客户要的指标线以下。你换了更高精度的 ADC，改了取样电阻，甚至把 PCB 布局重画了一遍，漂移还是在那儿。

问题不在你的电路，在传感器那条路上。±0.2% 听起来挺漂亮，换算成 ppm 就是 2000ppm——而高精度场合要的，是几个 ppm。

闭环霍尔和磁通门，差在"零磁通检测器"上

先说闭环霍尔怎么干活。原边电流产生磁场，铁芯聚磁，气隙里的霍尔元件感应出电压，反馈电路把这个信号放大、驱动补偿线圈，产生一个反向磁场去抵消原边磁场，让铁芯里的磁通始终维持在零附近。补偿电流的大小就代表了被测电流。

闭环已经很准了，但瓶颈卡在霍尔元件本身——它的灵敏度有限，温漂也大，作为"零磁通检测器"这个角色，精度天花板就摆在那儿。

磁通门(Fluxgate)换了个做法。它用高磁导率磁芯在饱和区反复激励，靠磁芯饱和特性的非对称性去感知外部磁场，输出里包含激励频率的二次谐波，谐波幅度正比于外部直流磁场。这个检测方式的灵敏度比霍尔元件高出好几个数量级。

打个比方：闭环霍尔像游标卡尺，磁通门像千分尺。都是量长度，但量出来的位数不一样。

所以莱姆把 IT/ITN 这条线定义为"Ultrastab"超稳定系列，核心就是闭环磁通门技术配超高精度零磁通检测器，测直流、交流、脉冲电流全都能干，还带原副边之间的电气隔离。

ppm 级指标到底在读什么

磁通门的规格书里，精度不再用百分比写了，全换成 ppm。这四个指标才是真正要盯的：

线性度(Linearity)。输出偏离理想直线的程度。IT 400-S 标 3ppm，ITN 12-P 标 4ppm。

失调(Offset)。原边电流为零时的输出误差。IT 400-S 是 40ppm，ITL 900-T 做到 10ppm。

温漂(TC)。温度每变化 1K 输出漂多少 ppm。IT 400-S 是 1ppm/K，ITL 900-T 只有 0.3ppm/K，ITN 12-P 是 2ppm/K。

噪声(Noise)。ITN 12-P 在 DC~100Hz 范围内是 0.5ppm RMS。这个数决定了你能分辨多小的电流变化。

回过头看闭环霍尔的 ±0.2%，等于 2000ppm。差了三个数量级，不是"调一调算法"能补回来的。

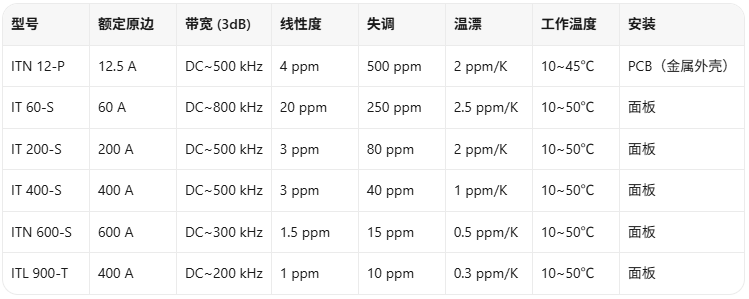

莱姆 IT / ITN 系列的几个真实型号

ITN 12-P 有个细节值得单独提：它是整个系列里唯一做 PCB 安装的小电流款，配了金属外壳专门提升 EMI 抗扰度，还有 9-pin D-Sub 副边连接器、状态信号输出和 LED 工作指示。原副边之间除了基本绝缘，还加了静电屏蔽层。这颗常用在精密电源和校准单元里。

这些场景才是磁通门的主场

MRI 梯度放大器的反馈环节，是最典型的一类——梯度电流的控制精度直接决定成像质量，霍尔那点误差在图像上就能看出来。

再就是高精度参考与校准系统。计量院、第三方校准实验室里那些基准设备，本身就要比被测物高一个数量级，磁通门是标配。

其他还有：高精度高稳定电源的反馈、医疗与科学仪器、电能计量、实验室精密测试设备。这些场合的共同点是——精度是硬指标，成本不是第一位。

上磁通门前，这几个坑先想清楚

工作温度窄。 IT/ITN 系列基本都是 1050℃，ITN 12-P 更窄(1045℃)。它是实验室和精密设备用的器件，不是工业现场通用的宽温产品。真要在 -40℃ 的环境里用，得看 ITB 300-S 这类专门做的型号(-40~85℃)。

供电要干净。 全系列基本都是 ±15V 供电，电源纹波会直接反映到输出上。别指望拿个普通 DC-DC 随便对付。

输出是电流信号。 副边输出的是电流(比如 ITN 12-P 在额定电流时输出 50mA)，需要配一个精密取样电阻转成电压再进 ADC。这个电阻的温漂和精度，直接决定你整套系统的最终指标——前面磁通门做到 3ppm，后面一颗 100ppm/K 的电阻就能全毁了。

别大材小用。 磁通门不便宜。光伏逆变器的电流环、充电桩计量、BMS 主回路这些场合，闭环霍尔甚至开环霍尔就够了，上磁通门纯属浪费预算。反过来讲，该上磁通门的地方也别硬省——差 2000ppm 和差 3ppm，是两回事。

最后澄清一个容易混的点：莱姆产品线里还有 SMU 系列，走的也是磁通门技术，但它面向的是毫安级的漏电流检测和绝缘监测，测的是"漏了多少"，不是"通了多少"。和 IT/ITN 这种几十到几千安培的大电流高精度测量，是两条完全不同的应用线，别看到"磁通门"三个字就当成一类东西。

深圳市浮思特科技是莱姆(LEM)的授权代理商，从开环/闭环霍尔到 IT/ITN 高精度磁通门、电压传感器都能对接。如果你的项目卡在精度指标上、拿不准要不要上磁通门，或者需要原厂规格书和样品实测，可以直接找我们，我们帮你连上原厂 FAE，按你的量程、带宽和安装方式把型号定下来。
