配电柜过热怎么提前发现?热电堆阵列在线热监控实战

做电气运维或者工厂设备的，大概都见过这种场景：季度巡检拿点温枪对着配电柜扫一遍，记个数，走人。下个季度再来。

问题是，从这次巡检到下次巡检中间那三个月，柜子里发生了什么你完全不知道。而电气火灾里占比很高的一类成因，恰恰是接头、母排连接处、断路器触点慢慢过热，温度一点点爬上去，最后一发不可收拾。

接头为什么会自己热起来

机理不复杂。螺栓连接处因为热胀冷缩、振动、或者安装时力矩没打够，接触面会慢慢松动;接触压力下降，接触电阻上升;电流不变，发热功率按 I²R 往上走;温度一高，接触面氧化加剧，氧化层电阻更大……

这是个正反馈。而且它爬得非常慢——从轻微温升到出事，可能要几个月甚至更久。慢到什么程度?慢到人工巡检完全可能"每次来都还正常"，直到某一天它跨过临界点。

所以这类故障的关键词是趋势，不是瞬时值。要抓它，靠的是连续监测。

点温枪巡检的三个盲区

人工点检不是没用，但它有三个绕不过去的问题。

一是周期盲区。 一年四次，覆盖率不到千分之一的时间。

二是只能测露出来的东西。 点温枪对着敞开柜门测，柜门一关，封闭隔室里的母排搭接面、电缆端子根本测不到。而按规定带电开门作业本身就有风险。

三是没有趋势数据。 就算每次都记了数，四个离散数据点之间怎么变化，谁也不知道。

在线监控：用单点还是用阵列

要在柜里装固定的红外测温，就有两种路线。

单点热电堆(像 TO-5、TO-46 封装那种)优点是便宜、驱动简单、一个 ADC 就搞定。但前提是你得预先知道该盯哪几个点。柜子里可能有几十个接头，你预算贴十个、二十个，剩下的就是盲区。更麻烦的是，真正出问题的那个点，未必在你贴的那批里。

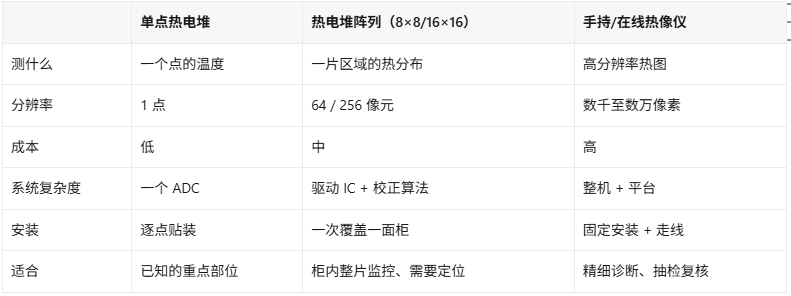

热电堆阵列(8×8 或 16×16)是把几十到几百个像元排成矩阵，配光学镜片，每个像元各出各的温度，拼出一张低分辨率热图。它贵一些，也要配驱动 IC 和图像处理，但它看的是一整片的热分布——哪里异常了，热图上一眼就出来，不需要你预先猜。

大实话是：配电柜在线监控这个场景，阵列的性价比往往比单点高。 因为你真正想要的是"别漏掉没预料到的发热点"，这个诉求单点做不到，而热像仪又贵得没必要——8×8 有 64 个像元，判断"这一片有没有异常发热点"已经够用了。

装之前先想清楚的四件事

第一，视场角要覆盖住目标。 阵列配的镜片决定了视场角 FOV。一个 8×8 的模块装在柜顶往下看，如果是 60° 视场、距离 1 米，覆盖的底面直径大概一米出头——64 个像元摊这么大一片，每个像元对应十几厘米。这意味着它能告诉你"右上角那块热"，但定位不到具体的某个螺栓。装的时候要算清楚距离和覆盖面积的关系，别指望一个模块看清整面柜的细节。

第二，发射率这事别想当然。 铜排裸铜、镀锡、镀镍、带绝缘皮的电缆、端子塑料外壳，红外发射率差别很大，从 0.1 多到 0.95 都有。裸金属发射率低，测出来会明显偏低——这是最常见的误判来源。真要测准，要么对目标做发射率修正，要么在关键部位贴高发射率的标记(比如贴一小块电工胶带)，测标记点的温度。

第三，环境温度补偿不能省。 柜内温度夏天能到五六十度，传感器自身温度跟着变。热电堆器件里一般内置 NTC 做环境温度参考，这颗 NTC 的读数是补偿算法的输入。算法里不做这一步，读数会随柜温整体漂移。

第四，报警阈值用绝对值还是相对值? 这是最容易被设计错的一处。设"超过 80℃ 报警"看着简单，实际很难用——同样一个接头，夏天满载和冬天轻载的正常温度能差三十度，一个固定阈值要么误报要么漏报。

更实用的判据是这三个：

温升 ΔT：测量点相对柜内环境温度的差值，超过比如 30K 报警

三相横向比对：A/B/C 三相同位置，某一相比另外两相高出一定值就预警。这个判据对负荷波动免疫，实际项目里非常好用

趋势斜率：温度随时间上升的速率异常，这个要存历史数据才做得了

几个容易翻车的点

红外不穿透玻璃。 这话说过很多次还是有人踩。柜门玻璃观察窗后面装的传感器，测的是玻璃的温度不是里面接头的温度。要测柜内，传感器必须在柜内。

灰尘和油污。 镜头脏了读数就飘。柜内环境粉尘大的，要考虑定期维护，或者选带防护的设计。

误报太多最后会被关掉。 这是最现实的一条。报警阈值设得太灵敏，运维被吵几次之后第一反应是把这个功能关了，前面全白做。宁可阈值松一点、靠趋势去抓，也不要天天响。

别把监控当诊断。 阵列告诉你"这里热"，具体是螺栓松了还是过载还是接触面氧化，得人去查。它的价值是把"不知道会不会出事"变成"知道该去查哪里"。

众智光电(ORISYSTECH)这条线上，从单点热电堆到 8×8、16×16 阵列模块是完整的一条龙，传感膜涂布、MEMS 刻蚀、测试、切割、打线、封装都在自家厂内完成，每颗 100% 量测分档——做批量部署的时候，批次一致性这件事比样品参数重要得多。他们把电气火灾预防监控列为重点方向之一，除了工厂配电盘，也延伸到楼宇的电动车充电系统和缆线监测。

要做这类项目的话，建议先想清楚"我要的是定位还是预警"——只要预警，8×8 就够;要定位到具体螺栓，得往上走 16×16 或者配合点位部署。浮思特是众智光电的授权代理，阵列模块、驱动方案、FOV 计算和样品实测都可以直接找我们对接原厂，少走点弯路。
