直流充电桩电费怎么算?LEM DCBM直流计费电表与合规要点

做直流充电桩的工程师，第一次接触计费这块时，大概都会冒出同一个念头：交流侧装个电能表不就完了，交流电表多便宜、多成熟。

不行。这里面的账，得从头捋。

电表为什么必须装在直流侧

直流快充的工作方式是：桩内先把电网的交流电整流变换成直流，绕开车载充电机(OBC)，直接给电池包供电。功率能做到几十到几百千瓦，充电时间从交流桩的七八个小时压到几十分钟。

问题来了：AC/DC 变换本身是有损耗的。 变换效率做到 95% 就相当不错了，那 5% 变成热量散在桩里。

如果电表装在交流输入侧，用户付的钱里就包含了这 5% 的变换损耗。而用户实际拿到手的是电池里的电——凭什么为桩子自己的损耗买单?

所以计费点必须放在变换之后、枪线之前，也就是直流侧。这样计量到的才是真正输进车里的电量。

这不是厂家自觉，是法规要求。像德国的 Eichrecht 校准法规就对线损补偿这类精确计量有明确规定。而且人家要求得挺细——建议每条充电回路配单独的电表，多枪共用一只表是过不了关的。

DCBM 的分体设计，是为了躲开发热和磁场

莱姆的 DCBM 系列(DC Billing Meter)是专门为直流充电计费做的，它有个挺特别的地方：分体式。

一套 DCBM 由三部分组成——测量头(Sensor Unit)、表头(Meter Unit)和连接线(Cable)。

测量头里集成了高精度分流器做电流采样，以及隔离电路做电压采样。它直接串在直流母排上，工作温度 -40 到 +85℃，电流端子耐受最高 110℃。安装方式支持 DIN 导轨(TH35-7.5 / TH35-15)和螺钉两种。

表头带背光 LCD 显示屏，显示实时测量值、能耗、告警和法定数据。

连接线有 30 厘米到 3.5 米多种长度，两端带自锁。线缆按 3500V 绝缘耐压设计，装在桩内 1000V 直流母排附近，对周围高压元件的安规间距影响很小，内部还带屏蔽层加强 EMC 性能。

为什么要分开?两个原因。一是大电流发热和强磁场会干扰计量精度，把采样部分和计量运算部分物理隔开最省事;二是桩内空间紧张，分体之后安装位置灵活得多。

参数摆一摆

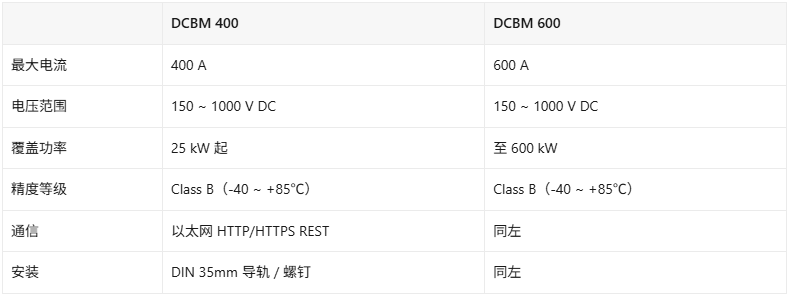

DCBM 目前有两个版本：

两个版本的表头尺寸相同，差别主要在测量头大小——这是为了方便桩厂后续提升功率时做改造升级。

其他几项值得记的：

双向计量。支持 V2G / V2L 场景，车往外放电时也能算电量，这让"车主卖电"这个商业模式在合规上走得通

四线测量 + 电缆损耗补偿。枪线上的压降损耗能算清楚，这一点对长枪线的大功率桩尤其重要

OCMF 格式的签名数据输出，符合 S.A.F.E. 标准，可以直接跟运营商后台、云端漫游服务器或手机 App 交互

绝缘：1000 V DC 强化绝缘，OVC II，UIMP 8 kV

辅助电源：+12 V DC 或 +48 V DC

事件检测：超温、时间同步、错误电压连接

绝缘：支持 NTP 时间同步、静态/DHCP IP 寻址

同一家族里还有 DCES 和 DCES RDU 两个系列，走的是另一条路线：额定电流 600A / 1500A，电压 1000 / 1500 V DC，通信改为 RS485 + CAN，DCES 无显示屏、DCES RDU 带显示屏。这几个更适合站内功率监测和储能、直流接地监测这类非计费场景。

实施里最容易漏的几件事

第一，IP20 不是可以直接户外裸装的意思。 DCBM 本体是 IP20 防护等级，官方要求必须安装在 IP51(室内)或 IP54(户外)的箱体内。别看到表头有显示屏就往桩壳外面一挂。

第二，时间必须外部同步，而且这条是硬要求。 产品本身不产生时间源，必须由客户通过 NTP 提供时间并做同步。没有时间同步，计量数据在法规上是不成立的。 这条在项目排期时特别容易被漏掉——往往到了现场联调才发现后台对不上时间。

第三，日志满了会停机。 产品日志最多存 204000 条，存满之后设备会停止工作。运维流程里得加上定期检查日志占用这一项。

第四，以太网口不能暴露在公网。 官方明确要求以太网接口必须处于私有且受保护的网络中，不能暴露到公共网络。这不只是网络安全问题，计费设备的合规要求里也包含这一条。

第五，一枪一表。 前面提过，为满足线损补偿这类精确计量要求，每条充电回路建议单独配表。多枪共用一只表，不仅精度上算不清，合规上也过不去。

第六，双向计量要提前跟平台对齐。 如果桩子要做 V2G，放电方向的计量逻辑、数据格式、结算规则得提前跟运营平台方确认清楚，别等硬件装完了才发现协议对不上。

顺带说一句配套的 EMC：官方建议以太网线用 F/FTP 或 S/FTP 屏蔽线，而且屏蔽层要接到接地平面。这条看着琐碎，现场环境差的时候能省掉很多莫名其妙的通信故障。

计费这块真要动手，建议先确认三件事：目标市场的计量法规(国内和国际要求不一样)、单枪最大电流(决定 400 还是 600)、以及要不要支持 V2G。这三个数定下来，选型基本就清楚了。浮思特是莱姆 LEM 的代理渠道，DCBM、DCES 的规格书和集成文档都有，需要样机或者帮你把时间同步、日志巡检这类运维项提前排进项目计划，直接找我们。
