数据中心的电都花在哪?LEM电流检测全链路与PUE优化

这两年做数据中心基础设施的工程师，压力来源跟以前不太一样了。

以前关心的是"别断电"，现在还得回答"电都用在哪了"。单机柜功率从几千瓦一路推到几十千瓦，AI 训练负载一上去，整栋楼的容量就开始吃紧。

而最尴尬的情况是：电花了，但说不清花在哪。

PUE 这个数，是量出来的

衡量数据中心能效最常用的指标是 PUE——总能耗除以 IT 设备能耗。理想值是 1.0，实际做到 1.3 算优秀，1.5 上下是常见水平。

注意这个式子的含义：PUE 1.5 意味着每花 3 度电，只有 2 度用在 IT 设备上，1 度花在了配电、制冷、转换损耗这些地方。

问题在于，PUE 不是设计出来的，是量出来的。你要知道总能耗，要在电网入口量;要知道 IT 能耗，要在 PDU 输出侧或者机柜级量。任何一个环节靠估算，这个数就不可信，而不可信的 PUE 是没法用来做优化的。

这就是为什么电流检测在数据中心里，从"保护用的附属件"变成了"能效管理的基础设施"。

从电网到芯片，五个环节各测各的

数据中心的电力链大致是这么走的：中压/低压接入 → UPS 和电池 → 配电单元(PDU/RPP)→ 服务器电源(PSU)→ 芯片，外面还挂着一套制冷系统。

每一层的测量目的完全不同，硬套同一类传感器会出问题。

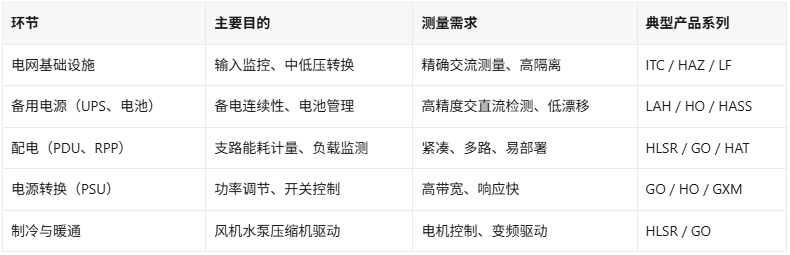

这张表看着平淡，实际项目里最容易犯的错就是用一把尺子量五段路——比如把支路计量的思路照搬到 PSU 里，或者反过来。

UPS 和电池那段，直流是硬要求

这里面最特殊的是电池。

电池是直流的。铅酸或者锂电的电池组，浮充时电流可能只有几安甚至更小，放电时瞬间冲到几百安。同一颗传感器要覆盖这么宽的动态范围，还要长期稳定。

更要命的是 SOC 估算靠的是电流对时间的积分。这意味着传感器的失调(offset)会被积分累积——哪怕只有几十毫安的固定偏差，一天下来就是可观的能量误差，几天之后 SOC 就完全不可信了。

所以电池回路选传感器，失调漂移(offset drift)的重要性远高于绝对精度。这也是为什么在这段上会看到闭环方案——闭环的失调和温漂天生比开环小一个量级。

UPS 本身还有一层：输入端是交流、电池侧是直流、输出端又要变回交流。三种电流形态混在一台设备里，传感器的选型得分开算，别指望一颗走天下。

PDU 支路计量：密度和成本的拉锯

到了配电这一层，诉求变成了"每一路都要能看见"。

一个 PDU 里可能挂几十条支路，如果每条支路都用高精度模块，成本和体积都撑不住。这里的取舍很现实：

关键支路(比如给核心机柜供电的)用精度好的;次要支路用成本优先的方案，够用就行。

这一层对体积特别敏感，所以像 SOIC-16 贴片封装的集成电流传感器(比如莱姆 GO 系列，10 到 75A 量程、300kHz 带宽)在这类场景里很吃香——直接贴片过回流焊，占板面积小，还自带过流检测输出。需要更大电流的支路就上 PCB 安装的模块化方案(HLSR 这类 10 到 50A RMS、单电源 5V 的)。

PSU 里拼的是带宽，不是精度

服务器电源这一层，电流检测服务的不是计量，是控制。

PSU 里跑的是高频开关，图腾柱 PFC、LLC 这些拓扑的开关频率早就是几百 kHz 量级。电流环要在每个开关周期里完成采样和保护判断，这时候传感器慢一点，整个环路就跑不动。

所以这一层的核心指标是带宽和响应时间，精度反而是次要的——开关电源的电流环，1% 和 0.5% 的差别远不如 2µs 和 20µs 的差别重要。

制冷这块最容易忽略

回头看那张表，制冷系统往往是最没存在感的一层。但按 PUE 1.5 算，整栋楼三分之一的电是花在非 IT 环节的，其中制冷占大头。

制冷系统里的风机、水泵、压缩机，本质都是电机驱动，用的还是变频方案。这些地方的电流检测需求，跟工业变频器是一套逻辑——要带宽、要抗干扰、要能在恶劣环境长期跑。

把制冷的能耗单独计量出来，往往是优化 PUE 性价比最高的一步：配电损耗你改不了多少，但制冷策略的调整空间很大。

往 DC 走之后，要求变了

现在还有个趋势值得留意。传统交流架构的问题是转换环节太多——从电网到芯片，中间要经过 UPS 整流逆变、PDU 配电、PSU 交直流转换、板上 DC/DC，每一级都有损耗，累积下来相当可观。

所以出现了部分直流(Partial DC)架构：交流配电保留，但在机架或者子系统层面改用直流，砍掉中间几级转换。

这个变化对电流检测的影响很直接：直流侧不能用电流互感器了。交流 CT 靠电磁感应工作，直流不产生变化的磁通，测不了。直流侧得用分流器、霍尔或者磁通门这类能对直流响应的方案，而且同样要满足计量精度要求。

这也是为什么在直流配电的场景里会看到专门做直流计量的产品——思路和充电桩直流侧计费是一样的，只是量级和合规要求不同。

真要规划这块的检测方案，建议先把三件事定下来：每一层要的是计量还是控制(决定精度还是带宽优先)、直流侧占多大比重(决定要不要能测直流的传感器)、以及支路计量的颗粒度到哪一级(决定数量和成本)。浮思特是莱姆 LEM 的代理渠道，从电网侧到机架侧的产品线覆盖，需要选型建议或者规格书，直接找我们。
