LEM轨道交通传感器速查：车载轨旁计量怎么对号入座

这篇不做科普，直接给速查。轨道项目选传感器，最省时间的做法是先把场景分清楚——车载、轨旁、电能计量是三套完全不同的逻辑，混着选一定出错。

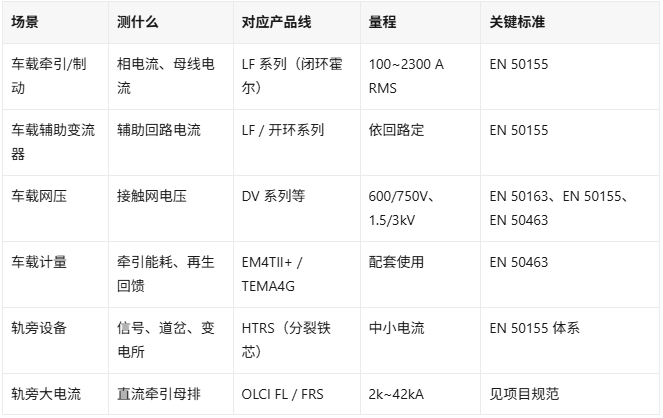

下面这张表先对号入座，再往下看各段的注解。

车载牵引：LF 系列是默认起点

牵引变流器里的电流信号干两件事：给矢量控制环供相电流，以及 IGBT 短路时微秒级封锁驱动。两个诉求都指向闭环霍尔。

LF 系列是 LEM 在铁路上跑了多年的闭环补偿式方案，原副边靠增强型塑料外壳隔离(UL 94-V0)，输出是电流信号，面板安装为主、部分型号有 PCB 版本，覆盖 1002300 A RMS，工作温度常见 -40+85℃。

几个参数要按用途分开看：

响应时间：新型号典型值小于 0.5µs。对矢量控制不算什么，对短路保护是生死线。

线性度：LF 210-S 标称精度 ±0.2%、线性度 ±0.05%。控制环关心的是全量程一致性，不是某一个点的绝对精度。

插入损耗：穿孔结构，母排直接穿过，不串进主回路，不发热不加阻抗。几千安场合这条比精度值钱。

常见挡位：LF 205-S(200 A / Ø15.5 mm)、LF 305-S(300 A / Ø20.1 mm)、LF 505-S(500 A / Ø30.2 mm / 200 kHz)、LF 1005-S(1000 A)、LF 2005-S(2000 A)。

车载电压：跨境跑的车必须测网压

这块容易被漏掉。欧洲接触网制式不统一——法国、意大利、荷兰是 1.5kV 和 3kV 直流，地铁轻轨常见 600/750V，还有 15kV/25kV 交流区段。列车进网前得先把网压测明白，让电力电子按对应制式工作。

LEM 电压传感器按 EN 50163 覆盖这些等级，全线符合 EN 50155。其中 DV 系列还过了 EN 50463，并提供中间状态验证(ISV)，对应 TSI LOC&PAS——做跨境运营的项目这条是硬门槛。

电能计量：过境一趟，电费得算得清

跨国客货运的耗电量与再生制动回馈，得有依据才能结算。LEM 的 EM4TII+ 干了十多年这件事，集成能量计算功能 ECF 和数据处理系统 DHS 两个强制模块，可以单买，也可以并入 TEMA4G 整套方案，配合 PEMG2 通信设备把能耗数据下地。

轨旁：分裂铁芯和大电流是两回事

地面侧的要求和车载完全不同。信号灯、道岔机、道口栏木、直流牵引变电所，特点是位置分散、改造时不能停电。

HTRS 是为这个准备的：开环霍尔、分裂铁芯、面板安装、UL 94-V0 外壳、带反接保护。分裂铁芯意味着不用拆母排，张开卡上去就行，既有线路改造很省事。

再大的电流走 OLCI 系列(FL 和 FRS)，开环无铁芯方案，2kA 到 42kA，带宽到 1MHz，孔径分别支持到 300×100mm 和 104×22mm。相对同量程的传统方案轻八成左右。

认证清单比参数表先看

这行的规矩是先看认证再看参数。LEM 铁路线对应 EN 50155(电气性能、环境与安全)、EN 50121-3-2(EMC)、EN 50124-1(绝缘配合)，另有法国标准 NFF 16101/16102。体系认证方面 IRIS 于 2007 年在日内瓦总部取得，北京生产中心 2008 年，索菲亚 2016 年，同时有 ISO 9000 与 IATF 16949，全线产品五年质保。

补一句背景：莱姆五十多年前是给无轨电车做第一批 300A 传感器起家的，铁路是老本行。现在车载、轨旁、计量三条线加起来 2500 多个型号，电流 0.1A 到 20000A，电压 10V 到 6400V。

选型顺序：孔径 → 量程 → 供电 → 认证

这四个是有先后依赖的，跳着做会返工。

孔径第一。 母排尺寸和穿孔方式是硬约束，先定它再挑量程，反过来会卡死。LF 系列多孔径设计就是为这个准备的。

量程第二。 按额定电流的 1.2~1.5 倍留余量，别贴着标称值选。

供电第三。 标准型是 ±12~15V，SP36 这类扩展型要 ±24V，两者不能直接互换，电源轨先确认清楚。另外 LF 系列输出的是电流信号，副边要配精密采样电阻转电压再进 ADC，这个电阻的精度和温漂会直接进到系统误差里，别用普通厚膜电阻凑合。

认证最后核对。 项目招标文件里的标准清单逐条对，缺一条就得换型号。

浮思特是莱姆的代理渠道，LF、LV、DV 这些系列的完整参数和选型支持都能对接。轨道项目周期长、认证要求细，把上面这四项一次性对齐再下单，比后期改板省事得多。
