知识专栏选型会上最常听到的一句是:"这个模块标 300A,我们峰值才 240A,够了。"
这句话把功率模块想成了一根保险丝——标多少就能过多少,只要不超就行。实际上 I_Cnom 这个数,跟"芯片能过多大电流"关系不大,它是热算出来的。
标称电流是热的结果,不是电的能力
英飞凌那套工业模块规格书里,I_Cnom 的算法是这样的:先假定一个壳温 Tc,用结壳热阻 RthJC 算出这个条件下芯片允许的总损耗 Ptot,再拿 Ptot 除以对应结温下的 VCEsat,除出来的商就是标称电流。
也就是说,I_Cnom 由壳温和热阻共同决定。同一个芯片,只是把标定条件里的壳温降下来,标称电流就能大不少。
这就引出一个很实在的坑:两个模块放一起比,A 在 Tc=90℃ 下标 300A,B 在 Tc=135℃ 下标 350A。看着 B 更强,但折算到同一壳温下,结果经常反过来。不统一壳温条件直接比 I_Cnom,比出来的结论没有意义。
顺带记住另一个数:可重复峰值电流 ICRM,一般是 I_Cnom 的两倍。需要扛启动冲击或短时过载,看的是这个数,不是标称值。

模块的价值不在"省事",在那两个分立方案做不到的参数
很多人以为用模块就是为了少焊几个管子、少占点面积。这只说对了一半。
模块真正的价值在两个地方:
一是寄生电感。 规格书里有个不太起眼的参数叫 Lδ(杂散电感),工业模块典型值在 20nH 量级。它为什么重要?关断时的电压过冲 ΔV = -di/dt × L。假设芯片级 VCES 是 1200V,模块内部 L=20nH,关断 di/dt=1000A/μs,算出来 ΔV 就是 20V——你在功率端子上量到的过压是 1220V,比芯片额定值还高。分立方案用母排自己搭,杂散电感几十 nH 起步,这个过冲会难看得多,甚至逼着你把 IGBT 的驱动调慢来换安全裕度。
二是热路径和绝缘。 模块内部是多层结构:芯片—焊层—DBC 陶瓷基板—焊层—铜基板。DBC 是铜-陶瓷-铜的三明治,同时负责绝缘、散热和机械支撑。这套结构决定了 RthJC 和绝缘耐压,也是分立方案很难复刻的。
但模块最薄弱的地方,恰恰不是芯片
这是第三处误解,也是最贵的一处。
工业统计里,温度导致的功率模块失效占比约 55%。而温度造成的失效,主要不在硅片本身,在机械连接——一个典型工业模块内部大约有 450 根键合线、900 个键合点。各层材料热膨胀系数不匹配,温度一循环就互相挤压拉伸,两种经典失效就来了:
键合线脱落:结温波动在数十秒量级的场合高发。断一根,剩下的电流就更大,加速下一根。伴随的现象是 VCEsat 慢慢升高,损耗再涨,结温再涨——是个正反馈。
焊层疲劳:结温波动在分钟到小时量级的场合高发。裂纹和空洞让热阻上升,结温跟着涨。
这两个失效都用功率循环(PC)曲线考核,而曲线的陡峭程度可能超出很多人预期:ΔTvj 从 10K 增加到 50K,允许的循环次数大约从 1010 掉到 106。结温波动每抬升一档,寿命掉一个数量级。 行业里还有个粗略说法:额定范围内温度每升高 10℃,寿命减半。
这里还有一层容易被忽略的:功率循环的测试方法不统一,恒流恒时间、恒壳温、恒功率、恒结温四种加载方式,对同一款模块的测试结果能差 50% 以上。所以看到别家的 cycle 数特别漂亮,先问一句测试条件是什么。

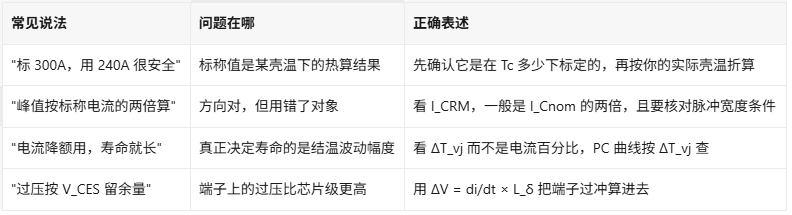

那这句话应该怎么说

一句话收口:挑模块的时候,电流是第三位的参数,壳温和 ΔTvj 才是前两位。
现成的料怎么对
浮思特这块有两条线,覆盖的口径不太一样:
硅基 IGBT 在 /himod/ 下,美蓓亚三美(NMB)为主:600V 档的 MBM150GS6AW、MBM200GS6AW、MBM300GS6AW、MBB200GS6AW,1200V 档的 MBM100GR12A、MBM150GR12A、MBM200GR12A,再往上还有日立(HITACHI)的 MBM300GR12A,300A/1200V,标的应用是家电与能源。
碳化硅在 /semiqmod/ 下,SemiQ 的 SOT-227 与全桥两种形态:GHXS050B170S-D3(50A/1700V)、GHXS100B170S-D3(100A/1700V),以及 1200V 档的 GCMX 全桥系列(27A / 53A / 56A / 102A)和 GCMS040B120S1-E1(57A,SOT-227),面向 UPS、逆变器和电动汽车。另外 /fstmod/ 有浮思特自家的 MPRA1C65,650V/100A 的 SIC 模块,走家电、新能源和驱动。
真要定型号,把这三样发过来最省事:实际壳温(不是环境温度)、一个工作周期内的结温波动范围、峰值电流和它的脉宽。前两项决定你能用哪一档的电流,第三项决定 ICRM 够不够——规格书和样品这边可以直接对,别对着标称电流拍脑袋。
